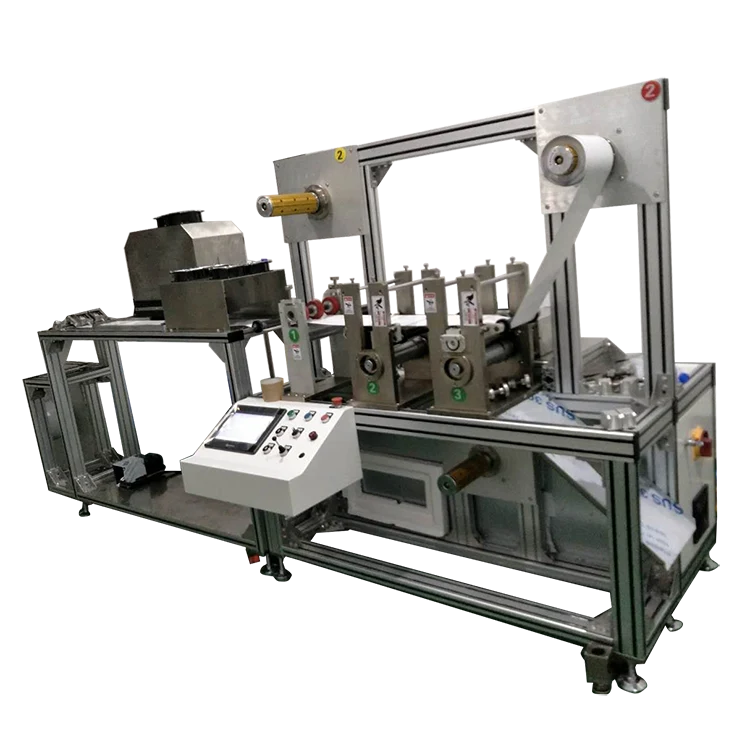

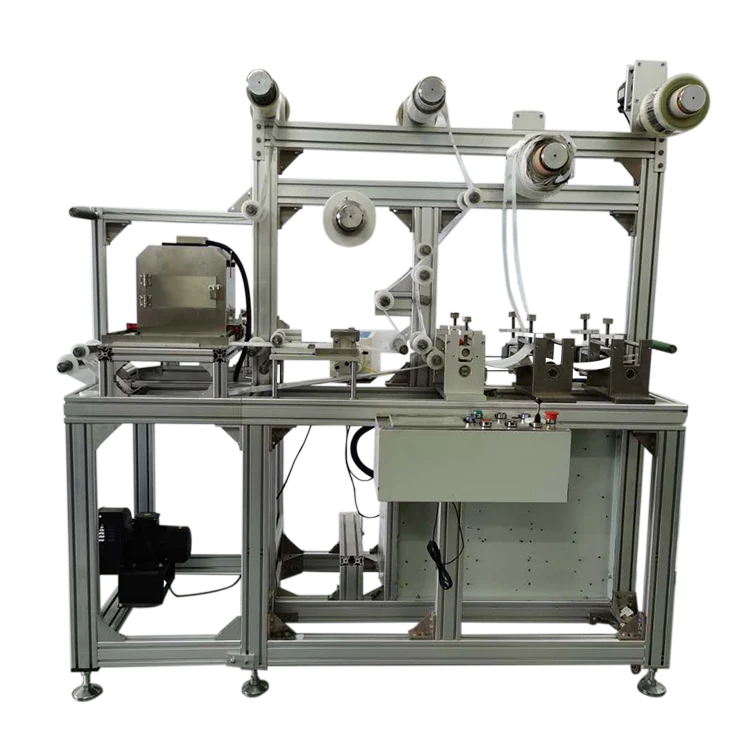

In-line beläggningsflik EKG-elektrodproduktionsmaskin

Junssens utrustning genomgår stränga tester före leverans. Intresserade kunder är välkomna att kontakta oss för offert! In-line Coating Tab ECG Electrode Production Machine är kompakt i storlek och lätt att använda. Utrustningen är utrustad med en beläggningsmekanism, som direkt applicerar beläggningen, härdar den och sedan utför formen och den färdiga produktens stansning. Utrustningens produktionshastighet kan justeras i enlighet med hydrogelens härdningseffekt.

Produktionsprocess

ECG Tab Elektrodtillverkningsmaskin: Avlindning av basmaterial - Konduktiv hydrogel - UV-härdning - Fästanordning - Formstansning - Färdig produkt och lindning

1. Avrullning av basmaterial

Avlindning av basmaterial är det första förberedande steget i hela produktionsprocessen, som syftar till att stabilt mata det lindade råbasmaterialet till den efterföljande bearbetningslinjen. Basmaterialet är vanligtvis förrullat på en styv uppblåsbar eller mekanisk kärnaxel, som är monterad på en justerbar automatisk avrullningsstation för spänningskontroll. Innan formell avlindning kommer operatörerna att kalibrera basmaterialets position genom kantpositionskontrollsystem (EPC) för att korrigera avvikelser och säkerställa att basmaterialet går in i efterföljande processer vid en konsekvent, exakt mittlinje (valfria konfigurationer). Det automatiska spänningskontrollsystemet upprätthåller konstant dragkraft på basmaterialet under hela avlindningen, och undviker problem som lös skrynkling eller översträckande deformation som skulle påverka efterföljande bearbetningsnoggrannhet. För olika basmaterialtyper (som flexibel PET-film, fiberduk eller skumsubstrat) justeras avrullningshastigheten och spänningsparametrarna i förväg för att matcha bearbetningshastigheten för nedströmsprocedurer, vilket garanterar kontinuerlig, oavbruten produktion.

2. UV-härdning

Efter att den ledande beläggningen är klar kommer det våtbelagda basmaterialet omedelbart in i UV-härdningstunneln för att slutföra snabb härdning och formning. UV-härdning är en effektiv energihärdningsteknik: under bestrålning av högintensivt ultraviolett ljus med specifik våglängd (vanligtvis 200-400 nm), sönderdelas fotoinitiatorn i den ledande beläggningsformeln för att generera fria radikaler, vilket initierar tvärbindande polymerisation av polymerbindemedel, omvandlar vätskefilmbeläggningen i tio andra fasta, andra ledande ämnen. UV-härdningssystemet är utrustat med justerbara UV-lampor och temperaturkontrollanordningar, som kan justera bestrålningsintensitet och linjehastighet enligt beläggningens tjocklek och formelsammansättning för att undvika ofullständig härdning eller överhärdande sprödhet. Jämfört med termisk torkning har UV-härdning fördelarna med snabb bearbetningshastighet, låg energiförbrukning och litet fotavtryck, och kommer inte att orsaka överdriven deformation av värmekänsliga basmaterial, samtidigt som bindningskraften mellan ledande beläggning och basmaterial och stabiliteten hos ledande nätverksstruktur säkerställs.

3. Formstansning

Formstansning är ett formningsbearbetningssteg som skär den sammansatta integrerade halvfabrikatet till den specificerade geometriska formen och storleken enligt produktdesignkraven. Det här steget använder en precisionsskärmaskin eller roterande stansmaskin matchad med en specialtillverkad vass stållinjal (eller laserstansningsutrustning för komplexa fina former). Under det inställda trycket och matningshastigheten skär stansen igenom funktionsskikten och basmaterialet helt (eller slutför halvskärning enligt kraven, bibehåller det bakre skyddsskiktet) och tar bort överskottsavfallsskelettmaterial medan det töms ut automatiskt. Högprecisionsstansning säkerställer att produktens dimensionsfel kontrolleras inom ett mycket litet toleransintervall, och skäreggen är slät utan grader, delaminering eller graddeformation, vilket uppfyller monterings- och användningskraven för slutprodukten. För produkter med komplexa interna strukturer som ihåliga positioneringshål och specialformade konturer, används progressiv stansning med flera stationer för att slutföra alla formningsprocesser på en gång för att säkerställa bearbetningseffektivitet och precision.

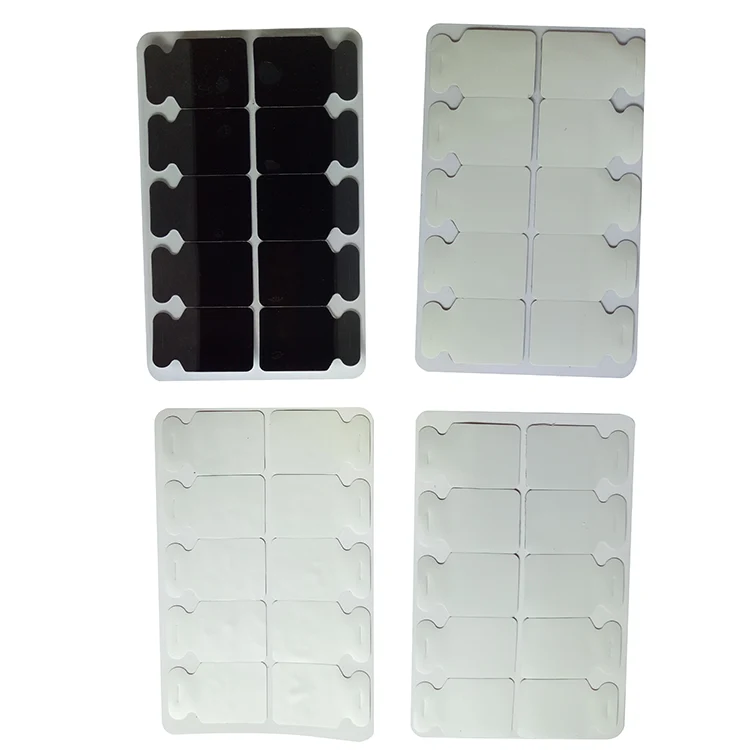

4. Färdig produkt och lindning

Färdig produkt och lindning är slutproceduren i hela produktionsprocessen för rullbaserade färdiga produkter. Efter stansning inspekteras de färdiga produkterna genom online automatiska inspektionssystem, som upptäcker och märker defekta produkter med okvalificerade mått, dålig beläggning, saknade delar eller graddefekter. Kvalificerade färdiga produkter lindas sedan prydligt på en specificerad förpackningskärna genom en automatisk lindningsstation. I likhet med avlindningssteget använder lindningsstationen också automatisk spänningskontroll och snygga kantjusteringsanordningar för att säkerställa att den lindade färdiga produktrullen är snygg, tät, ingen skrynkling eller avvikelse, vilket är bekvämt för efterföljande transport, lagring och nedströms användning. För arkformade färdiga produkter kommer detta steg automatiskt att räkna och stapla de stansade färdiga arken och sedan gå in i förpackningen; för rullade färdiga produkter, efter att lindningen är klar, märks rullen med produktspecifikation, batchnummer och tillverkningsdatum och förseglas sedan och förpackas för lagring och leverans.

Kärnprinciper

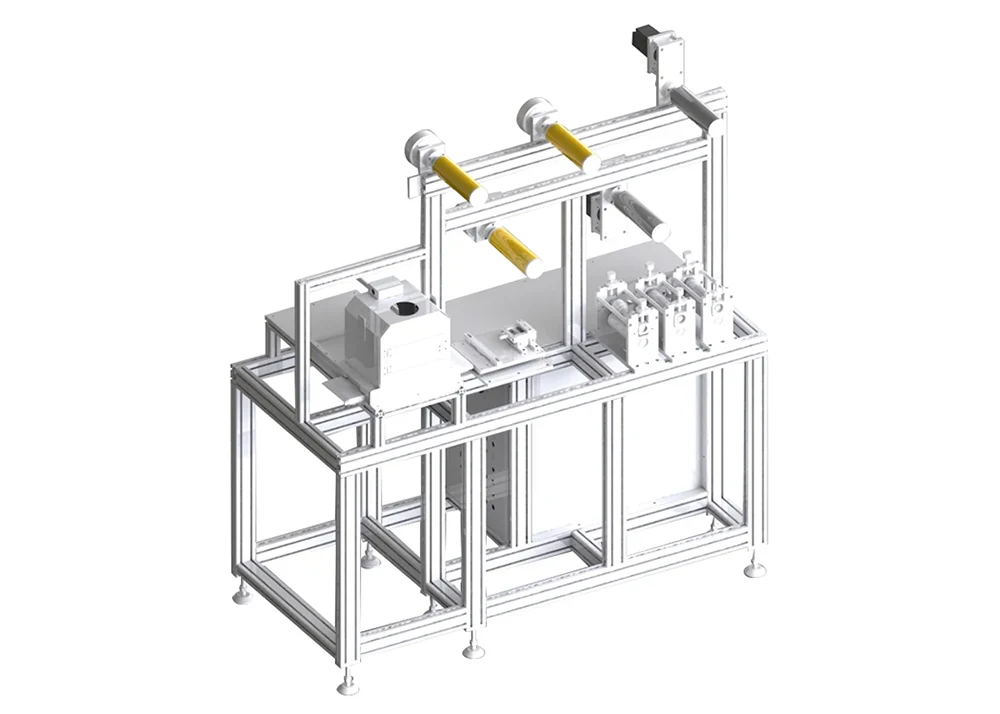

Denna utrustning använder en integrerad, kontinuerlig, in-line beläggnings- och formningsprocess, vilket eliminerar den traditionella offline, segmenterade bearbetningsmodellen som involverar limberedning, laminering och stansning. Hela produktionslinjen använder rullformigt substrat som bärare och, efter en enhetlig materialflödesbana, slutförs sekventiellt de helt automatiserade, kontinuerliga operationerna av avlindning, in-line beläggning av ledande lim, UV-härdning, högprecisionsstansning och återlindning av färdiga produkter; Hela processen koordineras och styrs av en PLC i samband med slutna styrsystem för banstyrning, spänning och tjocklek, vilket slutför omvandlingen av EKG-elektrodhalvfabrikat till färdiga varor i en enda passage. Detta säkerställer konsekvent tjocklek på det ledande limskiktet, exakta placeringsdimensioner och enhetlig elektrisk ledningsförmåga från början.

Jämförelse av Junssen in-line limning av EKG-flikelektrodmaskin kontra traditionell offlineutrustning

FAQ

1. Vad används en In-line Coating Tab ECG Electrode Production Machine till?

En In-line Coating Tab ECG Electrode Production Machine är designad för automatisk produktion av EKG-elektroder av fliktyp. Den kombinerar kontinuerlig materialmatning, beläggning, skärning och monteringsprocesser för att hjälpa tillverkare att uppnå effektiv och konsekvent elektrodproduktion.

2. Vilka är fördelarna med in-line beläggningsprocessen?

In-line-beläggningsprocessen möjliggör kontinuerlig och exakt applicering av ledande gel eller adhesiva material under produktionen. Det hjälper till att förbättra beläggningens konsistens, minska materialspill och bibehålla en stabil produktkvalitet.

3. Vilka material kan bearbetas av denna utrustning?

Maskinen kan bearbeta olika material som används i EKG-elektrodtillverkning, inklusive ledande gel, limskikt, skumsubstrat, ledande filmer och flikkomponenter. Materialkompatibilitet kan justeras enligt specifika produktkrav.

4. Hur förbättrar denna utrustning produktionseffektiviteten?

Genom att integrera flera produktionssteg i en automatiserad process minskar utrustningen manuell hantering, förbättrar bearbetningshastigheten och säkerställer stabil produktion. Den är lämplig för tillverkare som kräver pålitlig massproduktion av EKG-elektroder.

5. Kan maskinen stödja olika elektroddesigner och specifikationer?

Ja. Utrustningen kan konfigureras enligt olika elektrodstorlekar, former och produktionskrav. Anpassade formar och produktionsparametrar kan tillhandahållas för att möta olika kundapplikationer.

6. Hur säkerställer maskinen beläggningsnoggrannhet och produktkonsistens?

Utrustningen använder ett kontrollerat beläggningssystem för att upprätthålla enhetlig materialapplicering. Stabil matning och exakt bearbetning hjälper till att säkerställa konsekvent elektrodprestanda och minska kvalitetsvariationer under produktionen.

7. Är utrustningen lätt att använda och underhålla?

Ja. Maskinen är konstruerad för bekväm drift och underhåll. Dess optimerade struktur hjälper till att minska rengöringstiden, minimera stilleståndstiden och stödja en långsiktig stabil produktion.

8. Tillhandahåller Junssen teknisk support och skräddarsydda lösningar?

Ja. Junssen tillhandahåller professionell teknisk support, anpassning av utrustning, installationsvägledning och eftermarknadsservice baserat på kundernas produktionskrav för att säkerställa smidig drift och effektiv tillverkning.
