Varför tappar EKG-elektroderna sin vidhäftning?

EKG-elektroderna förväntas vara i kontakt med huden under den avsedda övervakningsperioden. När en elektrod börjar lyfta eller lossnar kan den elektriska signalen påverkas, och elektroden kan behöva flyttas om eller bytas ut.

Vidhäftningsförlust kommer vanligtvis inte enbart från en faktor. Elektrodstrukturen, lim eller hydrogel, hudtillstånd, rörelse, tillverkningsprocess och lagringsförhållanden kan alla ha en effekt. Att titta på dessa faktorer tillsammans är ofta mer användbart än att bara byta limmaterial.

Vad kan få en EKG-elektrod att lyfta?

En EKG-elektrod för engångsbruk kan innehålla ett ledande element, lim eller hydrogel, underlagsmaterial och skyddsfoder. Varje del har en annan funktion, men deras prestanda är nära besläktad. En flexibel baksida kan till exempel hjälpa elektroden att följa normal hudrörelse, samtidigt som limmet behöver hålla tillräcklig kontakt med huden.

Hudtillstånd är en annan vanlig variabel. Naturliga oljor, fukt, döda hudceller, lotion, solskyddsmedel och andra rester kan störa kontakten mellan den vidhäftande ytan och huden. Svett kan ha en liknande effekt, särskilt under långvarig övervakning, fysisk aktivitet eller användning i en varm miljö.

Rörelse kan gradvis öka spänningen runt elektrodens kant. Andning, förändringar i hållning, muskelaktivitet och upprepade rörelser kan göra att kanten lyfts. När en del av elektroden väl har separerats från huden kan fortsatt rörelse göra ytterligare lösgöring mer sannolikt.

Själva limmet bör därför inte betraktas separat från resten av elektroden. Baksidan, den ledande komponenten, limskiktet och fodret måste fungera tillsammans som en komplett struktur.

Hur kan tillverkning påverka vidhäftning?

Materialval är bara en del av processen. Variationer under beläggning, matning, positionering, laminering, limning och stansning kan också påverka den färdiga elektroden.

Ojämn applicering av lim kan resultera i skillnader i kontaktprestanda över elektrodytan. Felaktig matning eller placering kan förändra förhållandet mellan det ledande elementet och andra skikt. Lamineringstryck, inriktning och andra processförhållanden kan påverka hur materialen binds samman.

Stansning måste också övervägas, särskilt för elektroder med små eller oregelbundna former. Dimensionsvariationer eller dålig kantkvalitet kan påverka den färdiga strukturen. När dessa operationer upprepas med hög volym kan även relativt små processvariationer ackumuleras över en produktionssats.

Detta är anledningen till att vidhäftningen inte bör kontrolleras först i slutet av produktionen. Inkommande material, viktiga processparametrar och färdiga produkter ger alla användbara punkter för att identifiera variation.

Var passar produktionsutrustningen in?

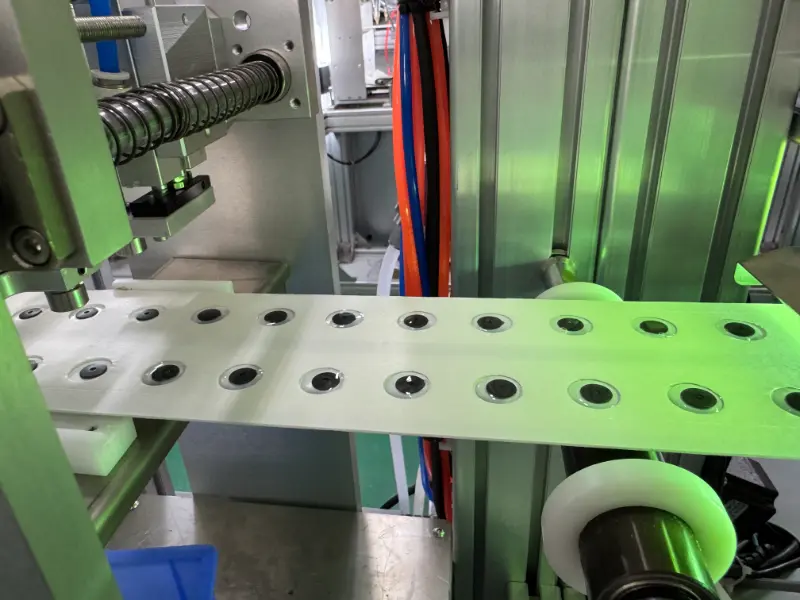

Produktionsutrustningen kan inte eliminera varje orsak till adhesionsförlust, men den kan hjälpa till att hålla viktiga tillverkningssteg inom definierade processförhållanden. Beroende på elektrodens design, enEKG-elektrodproduktionsmaskinkan konfigureras för materialmatning, positionering, beläggning, laminering, precisionsstansning och produktinsamling.

Den lämpliga konfigurationen beror på den faktiska produkten snarare än bara den nödvändiga produktionshastigheten. Materialtjocklek, elektrodstorlek och form, limsystem, skiktstruktur, produktionskapacitet, automationsnivå och växlingskrav måste alla beaktas vid val av utrustning.

För produkter med flera specifikationer kan även anpassning och omställning påverka produktionseffektiviteten och konsekvensen. En maskin konfigurerad kring den faktiska processsekvensen är i allmänhet mer praktisk än att lägga till automatisering utan att överväga hur elektroden är konstruerad.

Vad bör kontrolleras när vidhäftningsproblem fortsätter att uppstå?

Om vidhäftningsproblem uppstår upprepade gånger, är det inte nödvändigtvis det första steget att byta lim. En genomgång av hela produkten och tillverkningsprocessen kan hjälpa till att identifiera källan till variationen.

Detta tillvägagångssätt hjälper till att skilja ett materialproblem från ett produktions- eller applikationsproblem. Det kan också minska onödiga ändringar av produkten när den faktiska orsaken är relaterad till beläggning, laminering, hantering, lagring eller användningsförhållanden.

Förvaring och förpackning bör inte förbises

Vidhäftande och hydrogelprestanda kan förändras om elektroden utsätts för olämpliga lagringsförhållanden. Temperatur, luftfuktighet, solljus och skadad förpackning kan påverka limmets tillstånd före användning.

Förpackningen behöver därför skydda elektroden under transport och lagring, särskilt när produkterna förvaras under en längre tid före användning. Förhållandena från produktion till transport, lagring och slutlig applicering bör beaktas vid utvärdering av vidhäftningsprestanda.

Slutsats

En EKG-elektroddyna kan förlora vidhäftning på grund av materialegenskaper, hudtillstånd, fukt, rörelse, tillverkningsvariationer eller lagringsförhållanden. I många fall bidrar flera faktorer samtidigt.

För tillverkare är ett mer användbart sätt att undersöka problemet att se över elektrodstrukturen tillsammans med produktionsprocessen. Materialval, beläggning, laminering, stansning, inspektion, förpackning och lagring kan alla påverka tillståndet för den färdiga elektroden.

När vidhäftningsproblemen fortsätter är kontroll av hela processen vanligtvis mer informativ än att fokusera på ett enda material eller produktionssteg.
