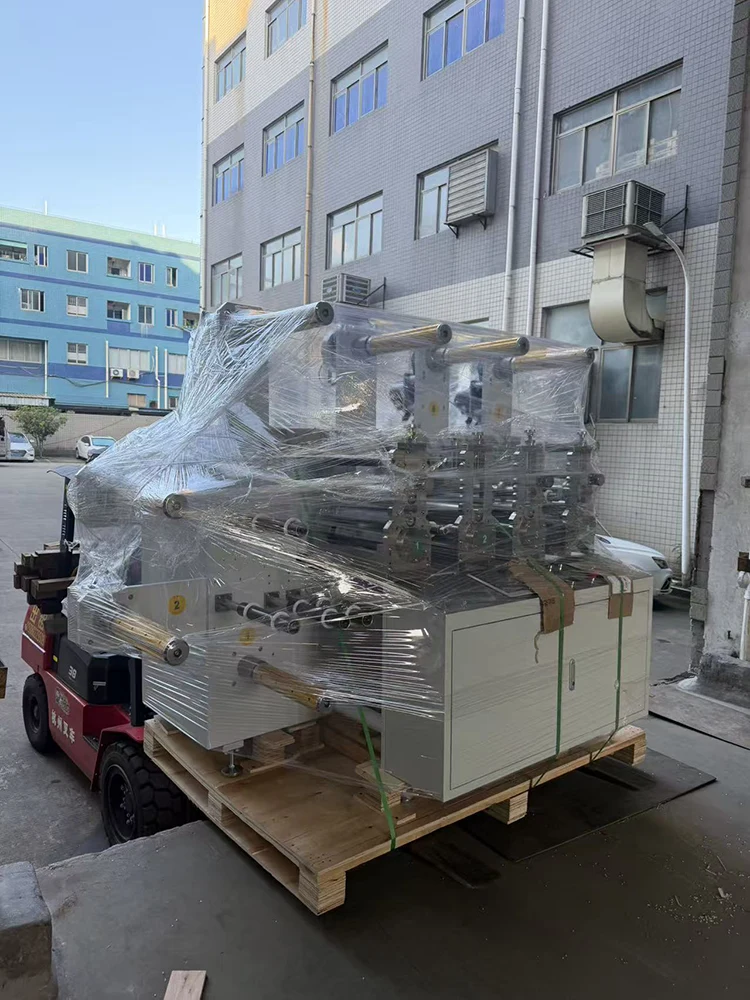

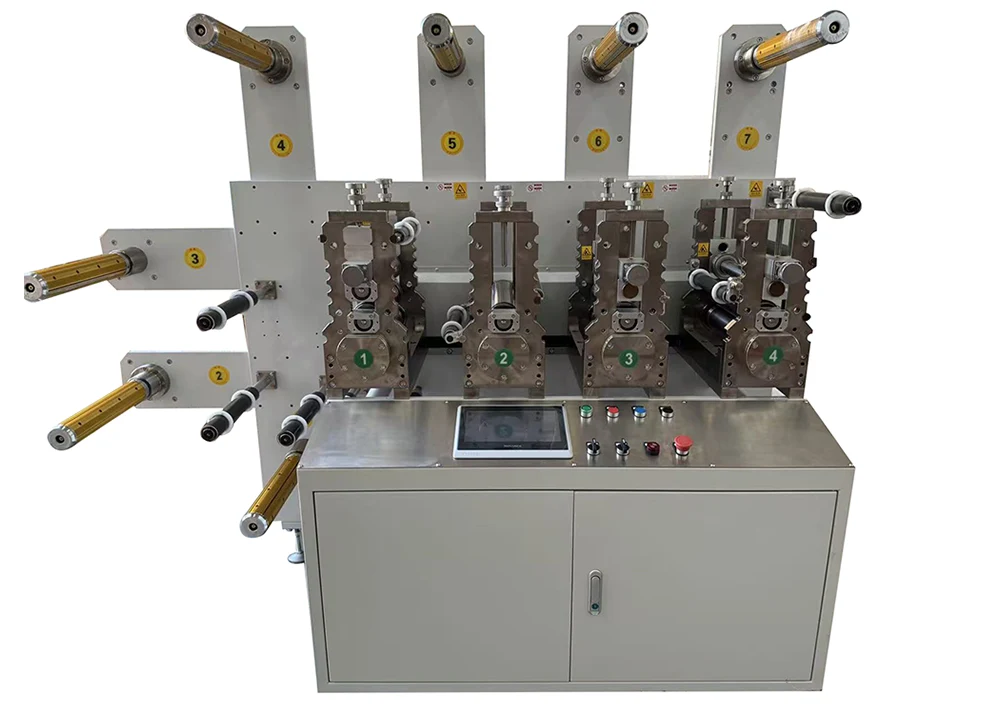

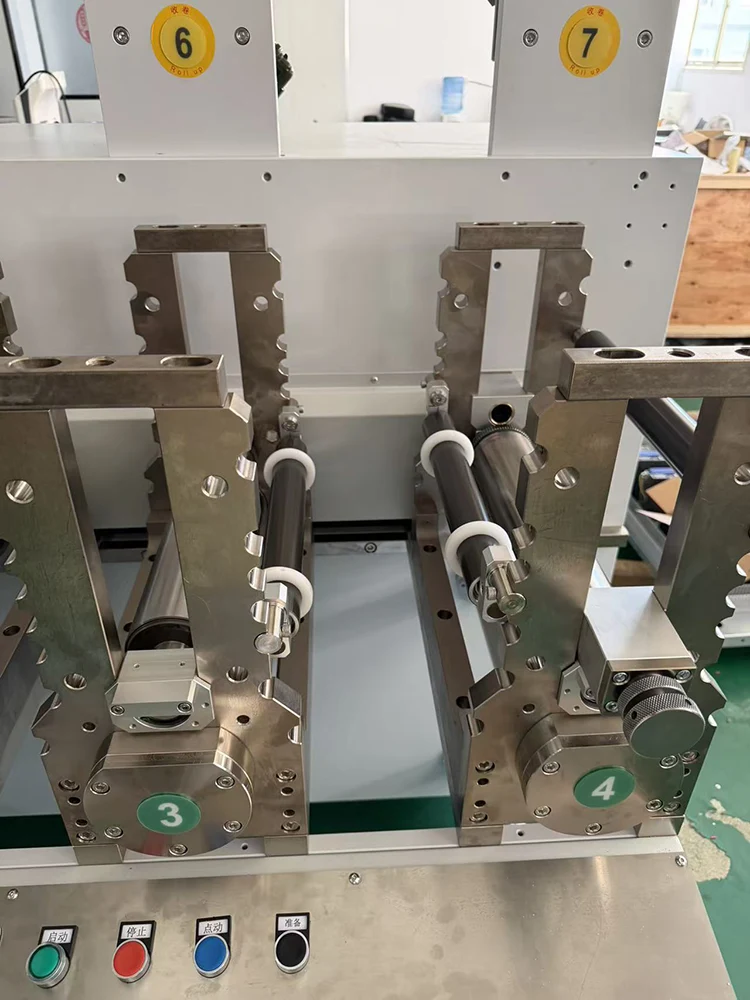

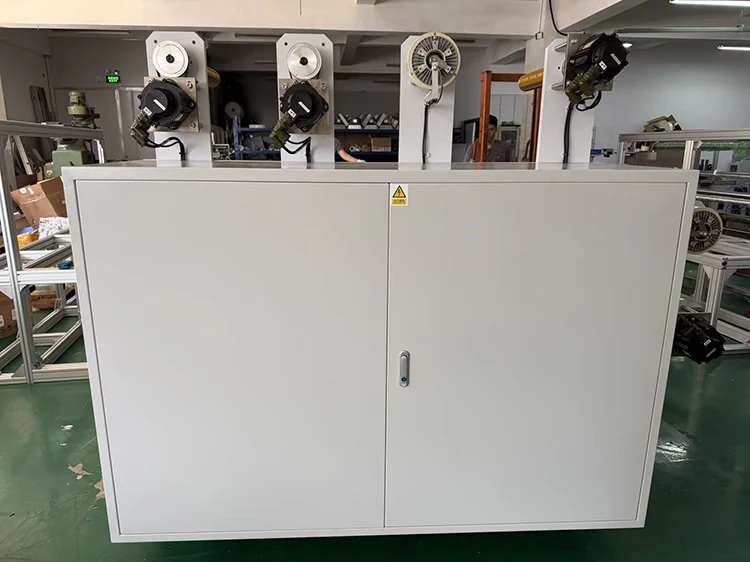

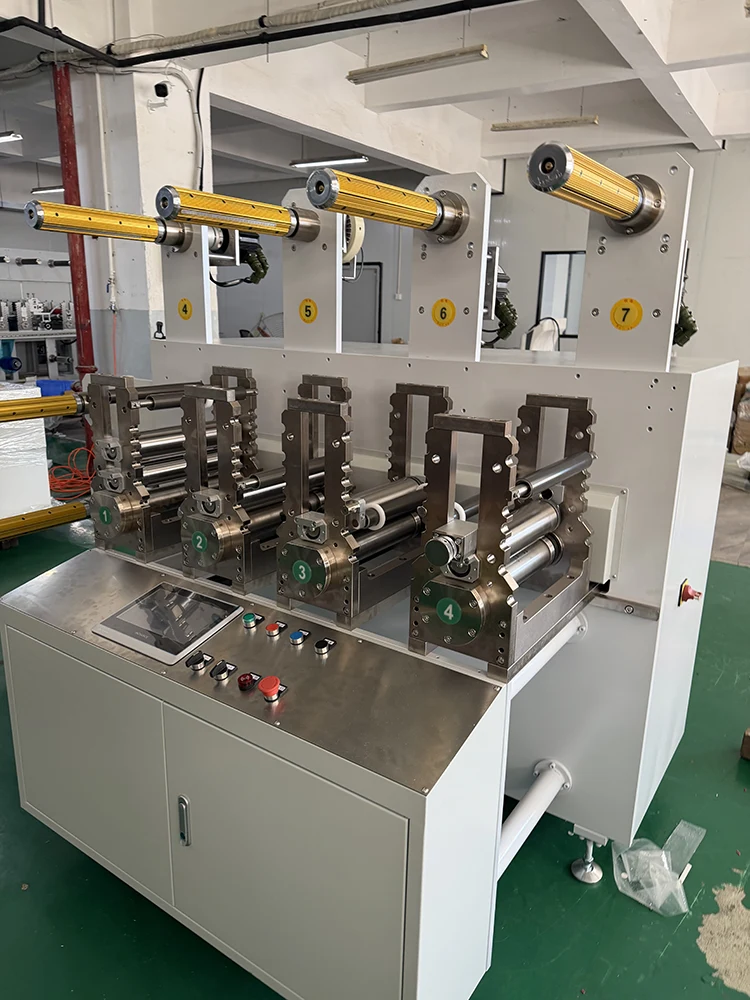

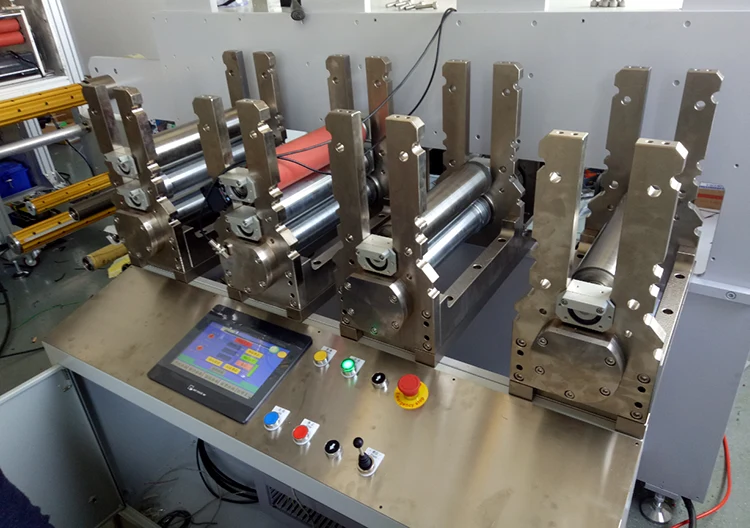

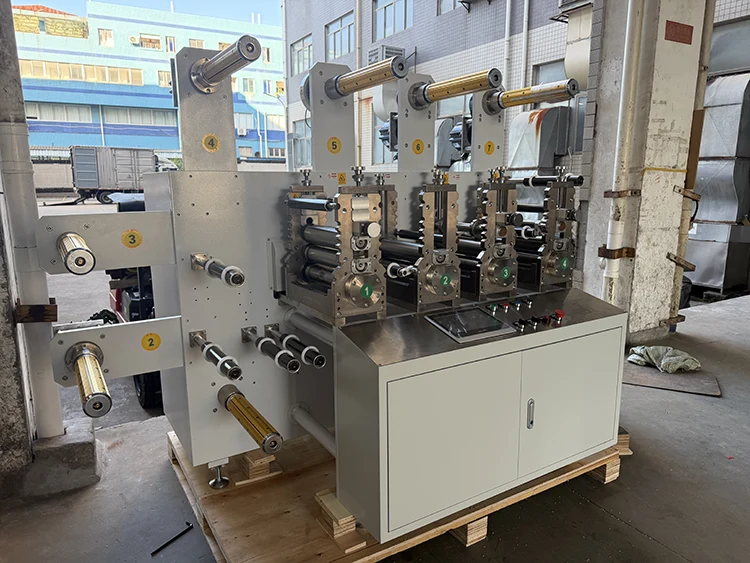

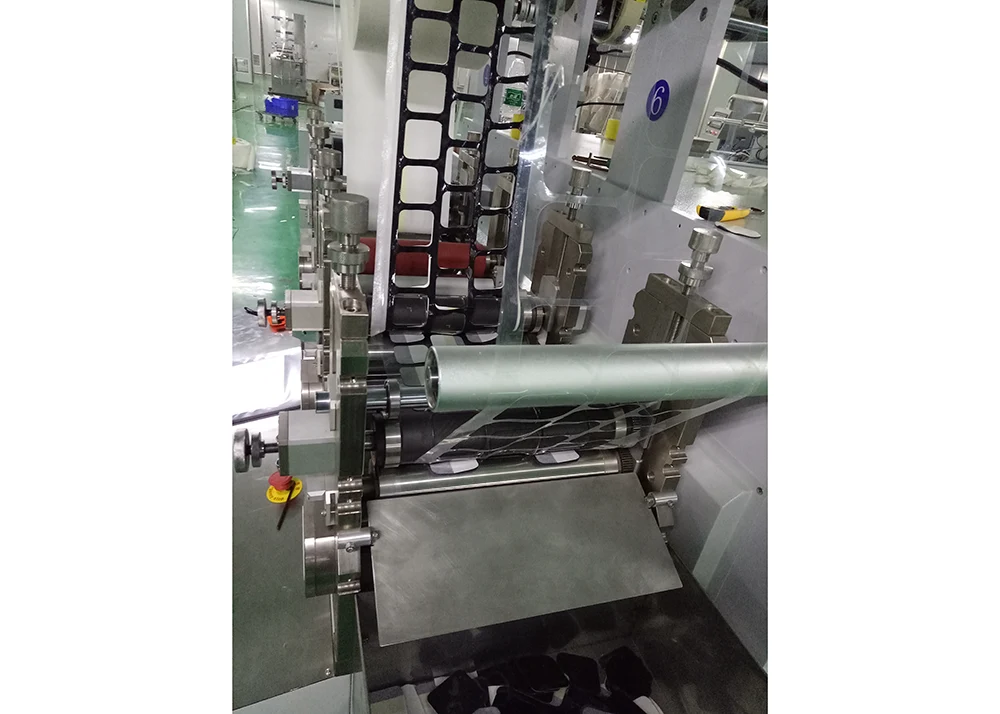

Maskin för terapeutisk elektrodproduktion av trådtyp

Jämförelsedimension

Produktionsutrustning för trådbundna fysioterapielektroder

Produktionsutrustning för fysioterapielektroder av knapptyp

Kärnbearbetningsmål

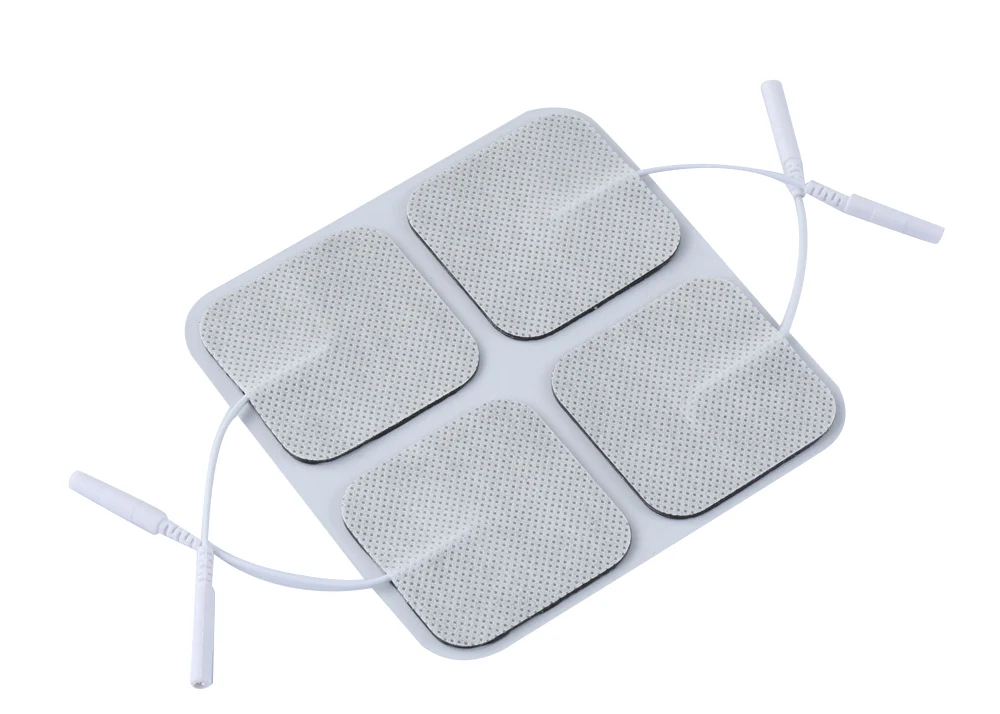

Bearbeta huvudsakligen den fasta anslutningen mellan ledningstrådar och elektrodledande skikt, vilket kräver stabil fixering av ledningsterminaler för att undvika att falla av vid upprepad användning

Bearbeta huvudsakligen installationen och fixeringen av tryckknappar (snäpplås i metall) på elektrodskivan, vilket kräver exakt placering av knappen för att säkerställa matchning med kontakten på sjukgymnastikinstrumentet

Nödvändig kärnutrustning

1. Trådavdragnings- och pressmaskin

2. Trådledande skiktlaminering och pressutrustning

3. Utrustning för tätning och härdning av trådterminaler

4. Mekanism för klippning och positionering av trådlängd

1. Automatisk tryckknappsmatnings- och nitmaskin

2. Knapppositionerings- och stansanordning

3. Metallknapps ledande anslutningsdetektionsutrustning

4. Tryckstabiliseringsmekanism för installation av knapp

Anslutningsprocesskrav

Ledningstråden måste vara ordentligt kombinerad med det ledande lagret, vanligtvis med ledande limbindning eller varmpressning, utrustningen måste kontrollera bindningstemperaturen, trycket och tiden för att säkerställa stabil konduktivitet och förhindra att gränssnittet oxiderar eller lossnar

Metallsnäppknappen måste nitas och fixeras på elektrodskivan, och den ledande kontakten mellan knappen och det ledande lagret krävs. Utrustningen måste kontrollera nittrycket för att undvika att knappen är för lös för att falla av eller för hårt för att skada elektrodstrukturen

Krav på positioneringsnoggrannhet

Låga krav på positioneringsnoggrannhet, det viktigaste är att se till att längdfelet för den utgående linjen ligger inom det tillåtna området och att terminalen inte är förskjuten

Höga krav på positioneringsnoggrannhet, knappens mittpositionsfel måste vanligtvis kontrolleras inom ±0,5 mm för att säkerställa att det exakt kan matchas med uttaget på sjukgymnastikinstrumentet

Produktionslinje Processflödesskillnad

Materialförberedelse → ledande limbeläggning → positionering av trådklämmor → varmpressningslimning → isoleringstätning → skärning och formning → testning av färdig produkt

Materialberedning → ledande skiktlaminering → positioneringsstansning → tryckknappsmatning → nitfixering → konduktiv testning → skärning och formning → testning av färdig produkt

Testkrav

Fokusera på att testa draghållfastheten hos ledningstrådsanslutningen, elektrodens övergripande motstånd och tätningsprestanda hos terminalen för att förhindra ledningsbrott och dålig kontakt under användning

Fokusera på att testa snäppknappens nitfasthet, ledningsmotståndet mellan knappen och det ledande lagret och den matchande storleken på knappen för att säkerställa att den snabbt kan pluggas och dras ut med sjukgymnastikinstrumentet

Produktionseffektivitet

Lägre produktionseffektivitet, eftersom bearbetnings- och positioneringsstegen för ledningstråden är besvärliga, vanligtvis 10%-20% lägre produktion per tidsenhet än knapptyp

Högre produktionseffektivitet, automatisk tryckknappsmatning och nitning kan uppnå kontinuerlig höghastighetsproduktion, lämplig för storskalig massproduktion

Utrustningskostnad

Relativt lägre har kärnbehandlingsutrustningen en enkel struktur, och investeringen i skräddarsydd transformation är liten

Relativt högre, kräver högprecisionspositioneringsmekanismer och automatiska matningssystem, och priset för kompletta uppsättningar av utrustning är cirka 15%-30% högre än för trådbunden utrustning

Anpassningsförmåga till produktspecifikationer

Stark anpassningsförmåga, det kan producera elektrodskivor av olika storlekar genom att justera trådlängden och skärparametrarna, och det är bekvämt att byta produktion av produkter med flera specifikationer

Dålig anpassningsförmåga, olika knappstorlekar måste ersättas med motsvarande matningsformar och positioneringsfixturer, och det tar lång tid att anpassa sig vid byte av produktspecifikationer
